Basic Info.
Model NO.
metric
Customized
Customized
Size
M3 to M52
Transport Package
Industrial
Specification
ansi, bs, iso, din, gost
Trademark
stc
Origin
Jiangsu
HS Code
82074000
Production Capacity
100000PCS/Month
Product Description

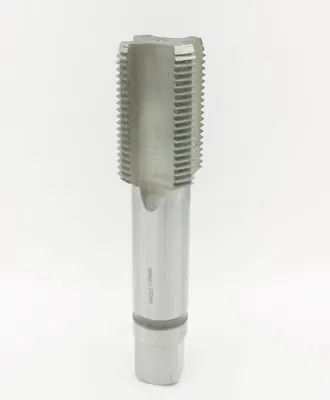

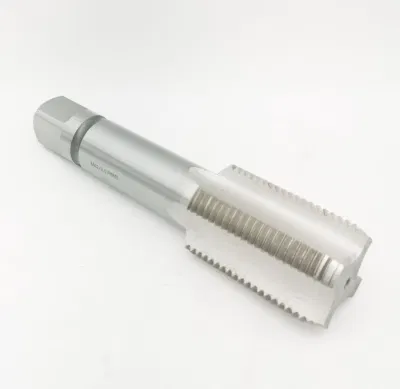

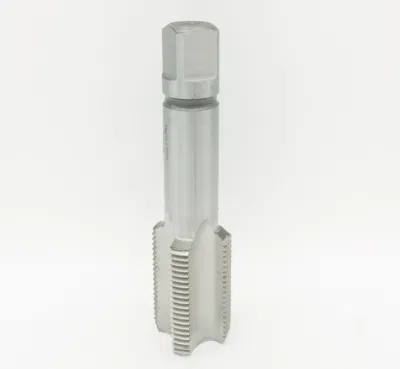

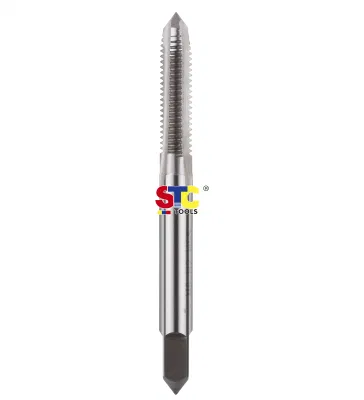

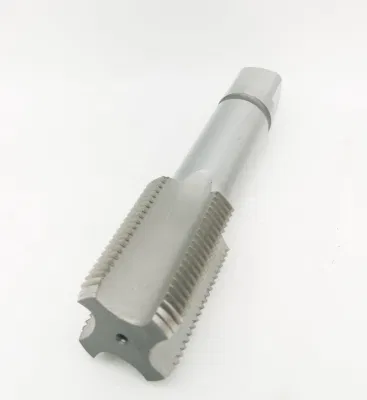

High Speed Steel Hand Taps with straight flutes are designed for general purpose hand tapping or in production machines where ground thread accuracy and performance are required. They are suitable for tapping most materials in through or blind holes. Hand taps retain chips in the flutes during use and work best on materials that produce chips and the swarf breaks easily.
| STC084, HSS HAND TAPS, DIN352, 3PCS/SET | ||||||||||||||||||||||||
| Straight Flute, Tolerance 6H. Right Hand Cutting. ISO fine Thread to DIN13. In set of three for each size. | ||||||||||||||||||||||||
| Pict | Pict | Pict | ||||||||||||||||||||||
| TAPER | PLUG | BOTTOMING | ||||||||||||||||||||||
| Size | Pitch | Total Length | Thread Length | Size | Pitch | Total Length | Thread Length | Size | Pitch | Total Length | Thread Length | |||||||||||||
| M1 | 0.25 | 32 | 5.5 | M4.5 | 0.75 | 50 | 14 | M24 | 3 | 110 | 50 | |||||||||||||
| M1.1 | 0.25 | 32 | 5.5 | M5 | 0.8 | 50 | 14 | M27 | 3 | 110 | 50 | |||||||||||||
| M1.2 | 0.25 | 32 | 5.5 | M5.5 | 0.9 | 50 | 16 | M30 | 3.5 | 125 | 56 | |||||||||||||
| M1.4 | 0.3 | 32 | 7 | M6 | 1 | 50 | 16 | M33 | 3.5 | 125 | 56 | |||||||||||||
| M1.6 | 0.35 | 32 | 8 | M7 | 1 | 50 | 18 | M36 | 4 | 150 | 63 | |||||||||||||
| M1.7 | 0.35 | 32 | 8 | M8 | 1.25 | 56 | 22 | M39 | 4 | 150 | 63 | |||||||||||||
| M1.8 | 0.35 | 32 | 8 | M9 | 1.25 | 63 | 22 | M42 | 4.5 | 150 | 63 | |||||||||||||
| M2 | 0.4 | 36 | 8 | M10 | 1.5 | 70 | 24 | M45 | 4.5 | 160 | 70 | |||||||||||||
| M2.2 | 0.45 | 36 | 9 | M11 | 1.5 | 70 | 24 | M48 | 5 | 180 | 75 | |||||||||||||
| M2.3 | 0.4 | 36 | 9 | M12 | 1.75 | 75 | 29 | M52 | 5 | 180 | 75 | |||||||||||||
| M2.5 | 0.45 | 40 | 9 | M14 | 2 | 80 | 30 | M56 | 5.5 | 200 | 85 | |||||||||||||
| M2.6 | 0.45 | 40 | 9 | M16 | 2 | 80 | 32 | M60 | 5.5 | 200 | 85 | |||||||||||||
| M3 | 0.5 | 40 | 10 | M18 | 2.5 | 95 | 40 | M64 | 6 | 220 | 90 | |||||||||||||
| M3.5 | 0.6 | 45 | 12 | M20 | 2.5 | 95 | 40 | M68 | 6 | 220 | 90 | |||||||||||||
| M4 | 0.7 | 45 | 12 | M22 | 2.5 | 100 | 40 | M72 | 6 | 220 | 90 | |||||||||||||
| STC230, HSS HAND TAPS, DIN2181, 2PCS/SET | ||||||||||||||||||||||||
| Straight Flute. Tolerance 6H. Right Hand Cutting. ISO Fine Thread to DIN13. In set of 2pcs for each size. | ||||||||||||||||||||||||
| Pict | Pict | |||||||||||||||||||||||
| Size | Pitch | Total Length | Thread Length | Size | Pitch | Total Length | Thread Length | Size | Pitch | Total Length | Thread Length | |||||||||||||
| M2x0.25 | 0.25 | 36 | 8 | M12x1 | 1 | 70 | 22 | M24x2 | 2 | 90 | 22 | |||||||||||||
| M2.2x0.25 | 0.25 | 36 | 9 | M12x1.25 | 1.25 | 70 | 22 | M26x1.5 | 1.5 | 90 | 22 | |||||||||||||
| M2.3x0.25 | 0.25 | 36 | 9 | M12x1.5 | 1.5 | 70 | 22 | M27x1.5 | 1.5 | 90 | 22 | |||||||||||||
| M2.5x0.35 | 0.35 | 40 | 9 | M14x1 | 1 | 70 | 22 | M27x2 | 2 | 90 | 22 | |||||||||||||
| M2.6x0.35 | 0.35 | 40 | 9 | M14x1.25 | 1.25 | 70 | 22 | M28x1.5 | 1.5 | 90 | 22 | |||||||||||||
| M3x0.35 | 0.35 | 40 | 9 | M14x1.5 | 1.5 | 70 | 22 | M30x1 | 1 | 90 | 22 | |||||||||||||
| M3.5x0.35 | 0.35 | 45 | 10 | M15x1 | 1 | 70 | 22 | M30x1.5 | 1.5 | 90 | 22 | |||||||||||||
| M4x0.35 | 0.35 | 45 | 10 | M15x1.5 | 1.5 | 70 | 22 | M30x2 | 2 | 90 | 22 | |||||||||||||
| M4x0.5 | 0.5 | 45 | 12 | M16x1 | 1 | 70 | 22 | M32x1.5 | 1.5 | 90 | 22 | |||||||||||||
| M5x0.5 | 0.5 | 50 | 14 | M16x1.5 | 1.5 | 70 | 22 | M33x1.5 | 1.5 | 100 | 25 | |||||||||||||
| M6x0.6 | 0.5 | 50 | 14 | M18x1 | 1 | 80 | 22 | M34x1.5 | 1.5 | 100 | 25 | |||||||||||||
| M6x0.75 | 0.75 | 50 | 14 | M18x1.5 | 1.5 | 80 | 22 | M35x1.5 | 1.5 | 100 | 25 | |||||||||||||
| M7x0.75 | 0.75 | 50 | 19 | M18x2 | 2 | 80 | 22 | M36x1.5 | 1.5 | 100 | 25 | |||||||||||||
| M8x0.5 | 0.5 | 50 | 19 | M20x1 | 1 | 80 | 22 | M36x3 | 3 | 125 | 40 | |||||||||||||
| M8x0.75 | 0.75 | 50 | 22 | M20x1.5 | 1.5 | 80 | 22 | M38x1.5 | 1.5 | 100 | 25 | |||||||||||||
| M8x1 | 1 | 63 | 22 | M20x1 | 2 | 80 | 22 | M40x1.5 | 1.5 | 110 | 25 | |||||||||||||
| M9x1 | 1 | 63 | 20 | M22x1 | 1 | 80 | 22 | M42x1.5 | 1.5 | 110 | 24 | |||||||||||||
| M10x0.75 | 0.75 | 63 | 20 | M22x1.5 | 1.5 | 80 | 22 | M45x1.5 | 1.5 | 110 | 25 | |||||||||||||
| M10x1 | 1 | 70 | 24 | M22x1 | 2 | 80 | 22 | M48x1.5 | 1.5 | 140 | 40 | |||||||||||||
| M10x1.25 | 1.25 | 63 | 22 | M24x1 | 1 | 90 | 22 | M52x1.5 | 1.5 | 140 | 40 | |||||||||||||
| M11x1 | 1 | 70 | 22 | M24x1.5 | 1.5 | 90 | 22 | |||||||||||||||||
